В нефтяной, газовой и буровой промышленности характеристики уплотнений напрямую влияют на безопасность оборудования и эффективность производства. Кольцевые прокладки, разработанные специально для работы в условиях высокого давления и высоких температур, широко используются в нефтегазодобывающем оборудовании и буровых установках. Однако многие инженеры и корпоративные покупатели все еще задаются вопросом: «Могут ли кольцевые прокладки действительно надежно работать в экстремальных условиях?»
В этой статье будет представлен всесторонний анализ по пяти аспектам: принципы проектирования, свойства материалов, стандарты и спецификации, практические примеры применения и рекомендации по выбору, чтобы ответить на этот вопрос.

1. Принципы проектирования Кольцевые прокладки

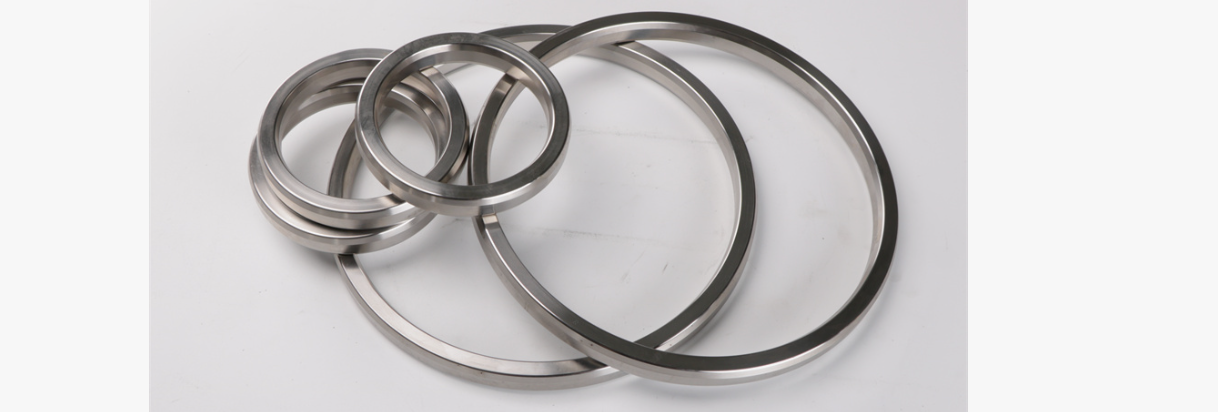

Кольцевые прокладки, также известные как прокладки RTJ (кольцевые соединения), представляют собой специальные уплотнительные компоненты, которые обеспечивают эффективное уплотнение за счет механического давления. Их основные принципы проектирования включают в себя:

Герметизация под давлением с помощью болтов
Во время установки болты оказывают равномерное давление на фланец, заставляя более мягкую металлическую часть прокладки кольцевого соединения затекать в крошечные зазоры на поверхности фланца, образуя тем самым плотное и надежное контактное уплотнение металл-металл.

Уплотнение металл-металл
В отличие от традиционных мягких прокладок, кольцевые прокладки для герметизации основаны на текучести металла и пластической деформации, сохраняя стабильность в условиях высокого давления и высоких температур и менее склонны к деформации сжатия или утечкам.

Адаптивная механическая конструкция
Конструкция поперечного сечения кольцевой прокладки точно рассчитана с учетом шероховатости поверхности и распределения напряжений различных материалов фланцев, обеспечивая долгосрочную надежную герметичность в экстремальных условиях эксплуатации.

Эта уникальная конструкция делает кольцевые прокладки предпочтительным выбором для уплотнений при высоких давлениях и температурах в нефтяной, газовой и химической промышленности.

2. Свойства материала определяют устойчивость к высокому давлению и высокой температуре.
Характеристики кольцевых прокладок при высоких давлениях и температурах тесно связаны с используемыми материалами. Общие материалы включают в себя:

Мягкие металлы: такие как медь, алюминиевая бронза, мягкая сталь или сплавы на основе никеля, которые обладают хорошей пластичностью и герметизирующими свойствами.

Жаропрочная легированная сталь: жаростойкая и коррозионностойкая, сохраняющая прочность в высокотемпературных условиях эксплуатации.

Характеристики материала напрямую влияют на устойчивость кольцевых уплотнений к давлению и температуре. Например, в соответствии со стандартами API 6A и ASME B16.20 кольцевые прокладки, изготовленные из определенных материалов и размеров, могут выдерживать давление в сотни бар и температуру в сотни градусов Цельсия, отвечая строгим эксплуатационным требованиям устьевого оборудования нефтяных и газовых скважин, буровых головок и трубопроводов.

3. Стандартные характеристики обеспечивают надежность.
Для обеспечения надежности кольцевых прокладок в условиях высокого давления и высоких температур установлено несколько международных и отечественных отраслевых стандартов:

API 6A: Стандарт для клапанов и устьевого оборудования в нефтегазовой отрасли, охватывающий номинальные давления, размеры и требования к материалам.

API 17D: Стандарт для подводного оборудования, обеспечивающий герметичность в подводных средах с высоким давлением.

ASME B16.20: Стандарт для промышленных трубопроводов и фланцевых уплотнений, регулирующий производство и испытания кольцевых прокладок.

Благодаря строгому соблюдению этих стандартов устойчивость к давлению, температуре и герметичность кольцевых прокладок проходят инженерную проверку, что позволяет компаниям уверенно использовать их в критически важном оборудовании.

4. Эффективность кольцевых прокладок в практическом применении.
Устьевое и буровое оборудование для нефти и газа
Кольцевые прокладки широко используются в устьях скважин высокого давления, соединениях бурильных труб, елочных клапанах и другом оборудовании. Их металлический принцип уплотнения обеспечивает герметичность даже при резких перепадах давления и высоких температурах, предотвращая утечки нефти и газа и обеспечивая безопасность производства.

Нефтехимические Трубопроводы
В высокотемпературных паропроводах или трубопроводах, транспортирующих агрессивные жидкости, высокотемпературные и коррозионностойкие свойства кольцевых прокладок значительно снижают количество случаев утечек и повышают надежность эксплуатации трубопроводов.

5. Рекомендации по выбору и установке
Чтобы в полной мере использовать характеристики кольцевых прокладок при высоком давлении и высоких температурах, компаниям следует обратить внимание на следующие моменты:

Выбирайте прокладки в соответствии с номинальным давлением.
В разных рабочих средах действуют разные давления и температуры; поэтому при выборе следует учитывать требования к номинальному давлению в стандартах API и ASME.

Правильное соответствие материала и размеров фланца
Кольцевая прокладка должна соответствовать материалу, твердости и размерам поверхности фланца, чтобы обеспечить эффективное уплотнение «металл-металл».

Правильный момент затяжки
Применение равномерного момента затяжки болтов имеет решающее значение для обеспечения надежного уплотнения. Во время установки следует использовать динамометрический ключ в соответствии со стандартными процедурами.

Регулярный осмотр и техническое обслуживание
Хотя кольцевые прокладки стабильно работают в средах с высоким давлением и высокой температурой, регулярный осмотр поверхности фланца и состояния прокладки по-прежнему необходим после длительного использования, чтобы обеспечить дальнейшую безопасную эксплуатацию.

Кольцевые прокладки действительно могут выдерживать высокое давление и высокую температуру благодаря своей уникальной конструкции металлического уплотнения, высококачественным материалам, строгим стандартам и спецификациям, а также научным методам установки. В нефтяном, газовом, буровом и трубопроводном оборудовании, работающем при высоких температурах и давлениях, кольцевые прокладки не только обеспечивают надежную герметизацию, но и значительно повышают безопасность оборудования и эффективность производства.
Для предприятий выбор высококачественных кольцевых прокладок, соответствующих стандартам API 6A, API 17D и ASME B16.20, а также строгое соблюдение процедур установки и технического обслуживания имеют решающее значение для обеспечения безопасной и бесперебойной работы в условиях высокого давления и высоких температур.
