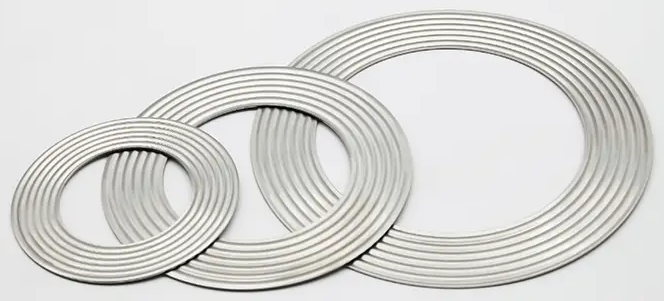

В нефтехимической, электроэнергетической, атомной энергетике и других отраслях промышленности условия работы при высоких температурах и высоких давлениях (HT/HP) предъявляют очень строгие требования к характеристикам уплотнений. Обычные прокладки склонны к выходу из строя в экстремальных условиях, что приводит к утечкам среды, повреждению оборудования и даже к несчастным случаям. Металлическая гофрированная прокладка стала незаменимым выбором в условиях высоких температур и высокого давления благодаря своей уникальной конструкции и свойствам материала.

1. Свойства материала: устойчивость к высоким температурам, устойчивость к высокому давлению, устойчивость к коррозии.

Высокая термостойкость (-200℃~1000℃)

Гофрированные металлические прокладки изготовлены из высокопроизводительных сплавов и выдерживают экстремальные температуры:

Нержавеющая сталь (316/321): подходит для температур от -200 ℃ до 600 ℃, устойчива к общей коррозии.

Инконель 600/625: термостойкость до 1000 ℃, устойчивость к сероводородной (H₂S) коррозии.

Хастеллой C-276: устойчив к сильным кислотам (таким как соляная кислота, серная кислота) и высокотемпературному окислению.

Сравнение: Неметаллические прокладки (такие как графит, резина) обугливаются или плавятся при температуре выше 500 ℃, в то время как обычные металлические плоские прокладки склонны к деформации ползучести при высоких температурах.

Устойчивость к деформации под высоким давлением (>50 МПа)

Металлическая гофрированная конструкция способна упруго деформироваться под высоким давлением, компенсируя небольшие неровности поверхности фланца и предотвращая нарушение герметичности.

Сопротивление ползучести: степень упругого восстановления гофрированных прокладок превышает 90%, тогда как плоские металлические прокладки склонны к пластической деформации под высоким давлением, что приводит к ослаблению болтов и утечкам.

Коррозионная стойкость и совместимость со средами

Технология покрытия поверхности: возможно покрытие ПТФЭ (стойкость к кислотам и щелочам), серебром (повышенная теплопроводность) или никелем (стойкость к хлорид-ионной коррозии).

Применимые среды: кислый газ (CO₂, H₂S), сильная щелочь, жидкий металл и т. д.

Сравнение: Резиновые прокладки склонны к разбуханию под воздействием масла, а графитовые – к порошкообразованию в сильной окислительной среде.

2. Конструктивные преимущества: эластичная компенсация и высокая герметичность.

Механизм упругой компенсации гофрировки

Гофрированная структура пик-впадина создает упругую деформацию под давлением, автоматически адаптируясь к неровностям поверхности фланца.

Характеристики отскока: даже если предварительная нагрузка болта уменьшается, гофрированная конструкция все равно сохраняет герметичность (плоские прокладки протекают, если они ослаблены).

Многослойная композитная конструкция (усиленная прокладка)

Внутренняя металлическая гофра, внешняя гибкая графитовая: как металлическая прочность, так и неметаллическое уплотнение.

Сценарий применения: главный паропровод атомной электростанции (должен быть одновременно устойчив к высоким температурам и радиации).

Сравнение: Плоские металлические прокладки не могут адаптироваться к деформации фланцев и склонны к утечкам из-за местной концентрации напряжений.

Сравнение характеристик с традиционными прокладками :

3. Точки обслуживания гофрированная металлическая прокладка

• Меры предосторожности при установке

Проверка перед установкой

Состояние прокладки: убедитесь в отсутствии вмятин, трещин и коррозии (особенно в гофрированной зоне).

Поверхность фланца: очистите и проверьте плоскостность (шероховатость Ra<0,8 мкм), отсутствие царапин и ржавчины.

Болты: используйте новые болты или убедитесь в отсутствии деформации растяжения и нанесите на резьбу противозадирный состав.

Правильные этапы установки

Размещение по центру: Прокладка должна полностью закрывать уплотняемую поверхность фланца, отклонения не допускаются.

Контроль предварительного натяга: поэтапная перекрестная затяжка в соответствии со стандартным крутящим моментом (например, трехэтапный метод 50%-80%-100%, рекомендованный ASME B16.5).

Избегайте чрезмерного давления: чрезмерный крутящий момент может привести к разрушению гофры (см. степень сжатия, указанную производителем, обычно 30–50%).

Запрещенное поведение:

Повторное использование сплющенных прокладок (упругое разрушение).

Для установки с применением силы используйте молотки или пневматические инструменты.

• Стандарты разборки и замены

Ситуации, когда требуется замена

Повреждение гофрированной конструкции: гофра сплющена, сломана или частично разрушена (упругая потеря).

Коррозия/износ: на металлической основе можно увидеть точечную коррозию, трещины или крупномасштабное отслоение покрытия.

История утечек: Повторяющаяся утечка в одном и том же положении прокладки указывает на повреждение уплотнения.

Безопасный процесс разборки

Сбросьте давление и охладите до температуры окружающей среды.

Ослабьте болты в крестообразном порядке, чтобы избежать внезапного выскакивания поверхности фланца.

Очистите остатки старой прокладки (не используйте острые инструменты для очистки фланца).

• Особенности хранения и транспортировки

Условия хранения

Окружающая среда: температура 5-30 ℃, влажность ≤60%, вдали от кислотных и щелочных агрессивных газов.

Упаковка: Оригинальный влагонепроницаемый мешок в твердой коробке для хранения, не складывается и не сгибается.

Требования к транспортировке

Фиксируется в ударопрочной коробке, чтобы избежать деформации гофра из-за ударов.

На этикетках указано «Не нажимать» и «Влагостойкий».
