Прокладка Kammprofile и прокладка для спиральной раны: прямое сравнение
Для применений, где наибольшее значение имеет установленный контроль толщины, низкие потери нагрузки на болты и стабильная работа благодаря повторяющимся термоциклам, например теплообменники, охладители и фланцы сосудов с высокой степенью защиты, конструкция прокладок из кампрофиля, как правило, является более надежным техническим выбором. Для фланцев трубопроводов общего назначения, клапанов и насосов, охватывающих широкий диапазон классов давления, спирально-навитая прокладка остается наиболее распространенным и широко доступным вариантом. Ни одно семейство прокладок не является универсальным. Правильный выбор зависит от качества поверхности фланца, диапазона рабочих температур, требований к стабильности нагрузки на болты и конкретного оборудования, которое герметизирует прокладка.
Это кампрофильная прокладка против спирально-навитая прокладка Сравнение проводится через структурные различия, тенденции в характеристиках уплотнений, температурные режимы в зависимости от материала облицовки, типичные схемы использования в отрасли, а также практическую основу выбора, позволяющую инженерам, группам закупок и специалистам по планированию технического обслуживания подобрать правильный тип прокладки для конкретной области применения.
- В прокладках Kammprofile используется твердый металлический сердечник с канавками и мягкими облицовочными слоями, что обеспечивает меньшую установленную толщину и меньшую остаточную деформацию при сжатии.
- В спирально-навитых прокладках используются чередующиеся намотки из формованной металлической полосы и наполнителя, что придает им гибкость в широком диапазоне типов фланцев.
- Типичный Сравнение прокладок кампрофиля указывает на кампрофильные конструкции теплообменников, в то время как спирально-навитые конструкции остаются обычным стандартом для трубопроводов общего назначения.
- Оба семейства прокладок обычно доступны с покрытием из графита, ПТФЭ или слюды в зависимости от рабочей температуры и воздействия технологической жидкости.
Понимание конструкции прокладок Kammprofile
A кампрофильная прокладка , иногда называемая в промышленности альтернативным написанием «кампрофильная прокладка», представляет собой полуметаллическую прокладку, построенную вокруг твердого металлического сердечника, на обеих уплотнительных поверхностях которого имеется ряд мелких концентрических канавок. Затем этот рифленый сердечник покрывают тонким мягким уплотняющим слоем, чаще всего графитом, ПТФЭ или слюдой, который либо приклеивается, механически фиксируется, либо ламинируется на обработанную поверхность.
Основная структура и рифленый профиль
Канавки на сердечнике из кампрофиля концентрируют имеющуюся нагрузку на болт вдоль серии узких контактных пиков, а не распределяют ее равномерно по всей поверхности. Такая структура концентрированных напряжений позволяет мягкому облицовочному слою растекаться по микроскопическим неровностям поверхности фланца, в то время как твердый сердечник под ним сопротивляется чрезмерному сжатию и сохраняет стабильность размеров. Поскольку сердцевина несет структурную нагрузку, промышленная прокладка из кампрофиля обычно демонстрирует меньшую остаточную деформацию при сжатии и меньшую релаксацию с течением времени по сравнению с более мягким, чисто неметаллическим прокладочным листом.
Варианты уплотнительного слоя
Тонкий лицевой слой поверх рифленого сердечника — это то, что фактически контактирует с поверхностью фланца и перекрывает пути утечек на микроуровне. Выбор облицовки во многом определяется технологической жидкостью и диапазоном рабочих температур: графит охватывает самый широкий диапазон общего назначения, ПТФЭ подходит для химически агрессивных или коррозийных условий, а слюда предназначена для применений с более высокими температурами, где окисление графита становится проблемой.
Понимание конструкции спиральной раневой прокладки
Спирально-навитая прокладка изготавливается путем наматывания предварительно отформованной металлической ленты V-образной или W-образной формы вместе с мягкой лентой наполнителя, обычно гибкого графита или ПТФЭ, вокруг оправки чередующимися слоями. В результате получается пружинящее многослойное кольцо, на которое затем устанавливается внутреннее кольцо, наружное кольцо или и то, и другое, в зависимости от типа фланца и класса давления, которое оно будет обслуживать.
Схема намотки и материал наполнителя
Чередование слоев металла и наполнителя придает спирально-навитой прокладке определенную степень упругости, позволяя ей выдерживать небольшие перемещения фланца или незначительные неровности поверхности без немедленной потери уплотняющего контакта. Металлическая обмотка обеспечивает механическую прочность и восстановление, а лента-наполнитель заполняет микроскопический зазор между обмоткой и поверхностью фланца на каждом слое.
Поддержка внутреннего и внешнего кольца
Внутреннее кольцо, если оно установлено, предотвращает прогибание обмотки внутрь под давлением и защищает присадочный материал от эрозии технологическим потоком в отверстии. Внешнее центрирующее кольцо удерживает прокладку в правильном положении на фланце и действует как ограничитель сжатия, помогая предотвратить чрезмерное затягивание во время установки. Эта кольцевая опорная система является одной из причин, по которой спирально-навитые прокладки так широко используются в широком диапазоне стандартных типов фланцев.
Структурные и дизайнерские различия
В таблице ниже суммированы общие структурные различия, которые чаще всего встречаются в кампрофильная прокладка vs spiral wound gasket обсуждение, основанное на том, как обычно изготавливается и устанавливается каждое семейство прокладок.
| Особенность | Кампрофильная прокладка | Спиральная прокладка для ран |
|---|---|---|
| Основная структура | Твердый рифленый металлический сердечник | Намотанная металлическая полоса и наполнители |
| Типичная установленная толщина | Более тонкий и компактный профиль | Сравнительно более толстый профиль |
| Сжатие, установленное с течением времени | Обычно ниже | Умеренный |
| Требуется обработка поверхности фланца | Предпочитает более гладкую обработанную поверхность. | Допускает более широкий диапазон отделки |
| Структурная жесткость | Высшее, прочное ядро | Умеренный, more flexible |
| Общий шаблон использования | Теплообменники, реакторы, фланцы повышенной прочности | Общие трубопроводы, клапаны, насосы |
Управление температурой облицовочного материала
Облицовочный материал или наполнитель, используемый в прокладке, обычно оказывает большее влияние на максимальную рабочую температуру, чем сама конструкция базовой прокладки. На приведенной ниже линейной диаграмме показаны типичные тенденции изменения температуры для вариантов облицовки из ПТФЭ, гибкого графита и слюды для обоих семейств прокладок.
Прокладки с слюдяным покрытием обычно выдерживают самый высокий температурный диапазон из трех распространенных вариантов облицовки, а кампрофильная прокладка с слюдяным покрытием имеет тенденцию сохранять это преимущество немного дальше, чем спирально навитая прокладка с слюдяным покрытием, поскольку твердый рифленый сердечник помогает закрепить облицовочный слой от отслаивания во время повторяющихся термоциклических циклов. Это делает каммпрофиль, покрытый слюдой, общепринятой рекомендацией для промышленного применения каммпрофиля в качестве прокладок в технологическом оборудовании, работающем при высоких температурах.
Распространение отраслевых приложений
В столбчатой диаграмме ниже показано общее иллюстративное распределение того, где обычно используются прокладки кампрофиля, по категориям промышленного оборудования на основе распространенных моделей использования, наблюдаемых в отрасли гидроизоляции.
На теплообменники приходится наибольшая общая доля спроса на кампрофильные прокладки, что соответствует требованию к тонкой, стабильной по размерам прокладке, которую можно повторять на многих фланцах пучка труб в одном блоке. Сосуды под давлением, нефтехимические трубопроводы, энергетическое оборудование, а также морское или судостроительное оборудование завершают оставшиеся распространенные категории использования.
Сравнение радаров общей производительности
На диаграмме, приведенной ниже, суммированы шесть общих параметров производительности, что дает быстрое визуальное представление о том, где каждое семейство прокладок имеет преимущество.
Общая форма показывает, что прокладки из кампрофиля опережают по герметизирующим характеристикам, термостойкости и структурной жесткости, во многом благодаря сплошному рифленому сердечнику. Спирально-навитые прокладки выигрывают по простоте установки и универсальности применения, что отражает их долгую историю как широко распространенного и широко совместимого варианта для общепромышленных трубопроводов.
Варианты материалов и облицовочные слои
Оба семейства прокладок обычно изготавливаются из одинакового набора материалов сердцевины и облицовки, выбранных в соответствии с условиями технологической жидкости, температуры и давления герметизируемого фланца. Опытный поставщик металлографитовых прокладок обычно предлагает комбинации обеих продуктовых линеек, чтобы инженерные группы могли стандартизировать выбор материалов, где это практически возможно.
| Компонент | Общие параметры | Типичные примечания |
|---|---|---|
| Каммпрофиль Core Metal | Нержавеющая сталь, углеродистая сталь, легированная сталь | Выбирается в зависимости от подверженности коррозии и класса давления. |
| Облицовочный слой кампрофиля | Графит, ПТФЭ, слюда | Определяет химическую стойкость и температурный потолок. |
| Металлическая спиральная обмотка | Нержавеющая сталь, легированная сталь | Обеспечивает пружинный механизм механического восстановления. |
| Материал для наполнителя спиральной раны | Графит, ПТФЭ | Заполняет микрозазоры между обмотками и поверхностью фланца. |
Сравнение прокладок Campprofile по отраслевым вариантам использования
Более широкое сравнение прокладок кампрофиля для распространенных категорий промышленного оборудования помогает понять, почему в определенных условиях одно семейство прокладок используется чаще, чем другое.
Теплообменники And Coolers
Прокладка теплообменника из кампрофиля обычно предпочтительна для фланцев трубных пучков и крышек каналов, поскольку тонкий профиль с канавками плотно прилегает к установленным зазорам и более стабильно удерживает нагрузку на болты при повторяющихся термических циклах запуска и остановки.
Сосуды под давлением And Reactors
Люки сосудов большего диаметра и фланцы доступа часто требуют использования специальной прокладки из кампрофиля, размер которой соответствует конкретным диаметрам болтов и профилям канавок, обеспечивая стабильное уплотнение при больших диаметрах фланцев.
Общие фланцы трубопроводов и клапанов
Стандартные участки трубопроводов, крышки клапанов и фланцы корпуса насосов по-прежнему в значительной степени зависят от конструкций спирально-навитых прокладок благодаря их широкой совместимости с широким спектром отделок поверхности фланцев и их доступности в стандартных размерах.
Как выбрать между кампрофилем и спиральной прокладкой раны
Рассмотрение следующих соображений по порядку обычно помогает сузить выбор между двумя семействами прокладок для конкретного фланца или части оборудования.
- Проверьте диапазон рабочих температур и частоту переключения оборудования между горячими и холодными условиями.
- Проверьте доступный установленный зазор на фланце, поскольку более тонкая прокладка с канавками может более плотно прилегать к более узким местам.
- Проверьте качество поверхности фланца, учитывая, что более гладкая обработанная поверхность обычно хорошо подходит для прокладки из кампрофиля.
- Оцените требования к стабильности нагрузки на болты, особенно на оборудовании, которое регулярно открывается и повторно закрывается для проверки.
- Подберите материал облицовки или наполнителя в соответствии с технологической жидкостью и требованиями ее химической совместимости.
- Определите, требуются ли прокладки из кампрофиля специального размера или для данного применения подойдет стандартный каталожный размер со спиральной намоткой.
Рекомендации по установке и техническому обслуживанию
Правильная практика установки напрямую влияет на то, насколько хорошо будет работать любое семейство прокладок, независимо от выбранного типа.
- Затягивайте болты фланца постепенно, используя звездообразную или крестообразную схему, а не последовательную затяжку вокруг фланца.
- Применяйте крутящий момент поэтапно, а не достигая полного крутящего момента при первом проходе, чтобы обеспечить равномерную нагрузку на прокладку.
- Перед установкой осмотрите и очистите поверхность фланца, удалив остатки старой прокладки и поверхностный мусор.
- Повторно проверьте момент затяжки болтов после того, как оборудование завершило свой первый тепловой цикл в эксплуатации.
- Храните запасные прокладки в горизонтальном положении, вдали от влаги и прямых солнечных лучей, пока они не будут готовы к установке.
- Избегайте повторного использования прокладки, которая уже была сжата один раз, поскольку ее герметизирующий слой окончательно затвердеет.
Работа с профессиональным производителем прокладок Kammprofile
Компания Ningbo Rilson Sealing Material Co., Ltd была основана в 2007 году и расположена в Нинбо, провинция Чжэцзян, и управляет производственным предприятием площадью 20 000 квадратных метров, предназначенным для безопасной и надежной работы систем жидкостного уплотнения. Компания управляет несколькими производственными линиями и специализируется на разработке и производстве уплотнительных прокладок и сопутствующих уплотнительных материалов для нефтяной, химической, энергетической, судостроительной и машиностроительной отраслей, а клиенты находятся во многих регионах мира.

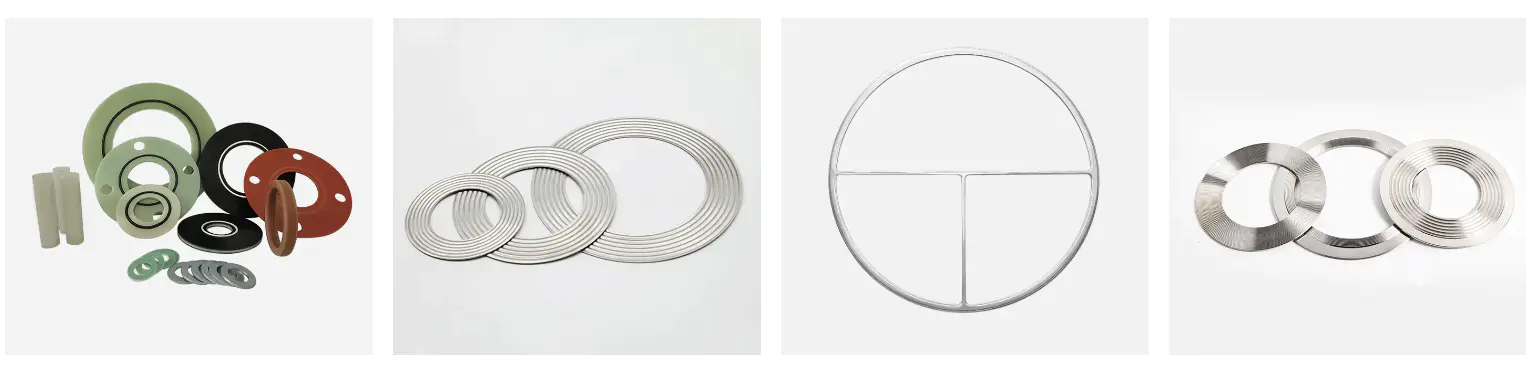

Как опытный кампрофильная прокладка manufacturer и кампрофильная прокладка supplier Компания Rilson также производит спирально-навитые прокладки, кольцевые прокладки, гофрированные металлические прокладки, прокладки из комплекта изоляции и безасбестовые прокладки на одном и том же предприятии, что обеспечивает постоянный контроль качества, когда клиенты сравнивают два семейства продуктов рядом. Компания также может работать как производитель прокладок кампрофиля для проектов, требующих изготовленная на заказ прокладка кампрофиля соответствует конкретному чертежу фланца, включая металл сердцевины, материал облицовки, профиль канавки и внешний размер. Как поставщик металлографитовых прокладок Компания Rilson также поставляет изделия с графитовой облицовкой и графитовым наполнителем, используемые в линиях с кампрофилем и спиральной намоткой для теплообменников и трубопроводов общего назначения.
Компания сосредотачивает свою деятельность на принципах честности, точности, инноваций и взаимного успеха, стремясь поддерживать клиентов в отрасли жидкостных уплотнений посредством последовательной инженерной коммуникации и производственных возможностей на протяжении всего процесса поиска.
Часто задаваемые вопросы
В1: Что такое кампрофильная прокладка?
Прокладка кампрофиля представляет собой полуметаллическую прокладку, изготовленную из твердого металлического сердечника с канавками, покрытого тонким мягким уплотнительным слоем, например графитом, ПТФЭ или слюдой.
В2: Что такое спирально-навитая прокладка?
Спирально-навитая прокладка образуется путем наматывания предварительно отформованной металлической полосы вместе с мягкой лентой наполнителя в чередующихся слоях, обычно поддерживаемых внутренними и внешними кольцами.
В3: В чем основная разница между кампрофильной прокладкой и спирально-навитой прокладкой?
Прокладка из кампрофиля опирается на твердый рифленый сердечник, обеспечивающий жесткость и низкую остаточную деформацию при сжатии, тогда как прокладка со спиральной намоткой опирается на многослойные металлические обмотки и наполнитель для пружинного восстановления.
Вопрос 4: Какой тип теплообменников обычно предпочтительнее?
Прокладка теплообменника из кампрофиля обычно отдается предпочтение, поскольку ее более тонкий профиль и стабильные характеристики нагрузки на болты хорошо подходят для повторяющихся термоциклов.
Вопрос 5: Подходят ли прокладки каммпрофиля для работы при высоких температурах?
Да, прокладки из кампрофиля широко используются в средах с высокой температурой и высоким давлением, особенно с облицовкой из слюды или графита, выбранной для условий технологического процесса.
В6: Какие облицовочные материалы доступны для прокладок кампрофиля?
Распространенные варианты облицовки включают гибкий графит для общего применения, ПТФЭ для химически агрессивных жидкостей и слюду для применений с более высокими температурами.
Вопрос 7: Подходят ли спирально-навитые прокладки для стандартных фланцев трубопровода?
Да, спирально-навитые прокладки обычно используются в широком диапазоне стандартных типов фланцев трубопроводов, клапанов и насосов из-за их широкой совместимости.
В8: Как мне выбрать между кампрофильной прокладкой и спирально-навитой прокладкой?
Прежде чем выбирать между двумя типами, учитывайте рабочую температуру, качество поверхности фланца, доступную установленную толщину и требования к устойчивости нагрузки на болты.
Вопрос 9: Нужна ли кампрофильным прокладкам специальная обработка поверхности фланцев?
Прокладки Kammprofile обычно лучше всего работают на более гладкой обработанной поверхности фланца, поскольку рифленый сердечник концентрирует уплотняющее напряжение вдоль узких выступов контакта.
Вопрос 10: Могут ли эти прокладки быть изготовлены по индивидуальному заказу для фланцев определенных размеров?
Да, можно изготовить специальную прокладку из кампрофиля, соответствующую конкретному внутреннему и внешнему диаметру, профилю канавок, толщине и облицовочному материалу для данного чертежа фланца.
