Что такое Спиральная прокладка для ран ?

Спирально навитая прокладка представляет собой полуметаллическую уплотнительную прокладку, изготовленную путем наматывания предварительно сформированной металлической ленты и мягкого наполнителя в чередующихся слоях, образуя упругое кольцо, герметизирующее зазор между двумя фланцами. Комбинация пружинистой металлической обмотки и мягкого наполнителя придает прокладке способность слегка восстанавливаться при изменениях давления, что обеспечивает ее герметичность даже при изменении нагрузки на болты и температур во время работы.

Эта конструкция отличает спирально-навитую прокладку от цельнометаллической или чисто мягкой прокладки. Сама по себе мягкая прокладка может постоянно сжиматься и терять герметичность, тогда как сама по себе жесткая металлическая прокладка часто не может соответствовать небольшим неровностям поверхности на поверхности фланца. Между ними находится спирально-навитая прокладка, поэтому она остается одним из наиболее широко используемых типов прокладок для трубопроводов, сосудов под давлением и теплообменников.

Авторитетные производители спирально-навитых прокладок строят эти прокладки на основе трех основных частей: металлической намоточной ленты, наполнителя и одного или нескольких опорных колец, каждое из которых рассматривается в следующем разделе.

Спиральная прокладка для ран Конструкция: основные компоненты

Каждая спирально-навитая прокладка состоит из небольшого набора стандартных деталей, хотя точная комбинация материалов меняется в зависимости от условий эксплуатации, в которых она должна работать.

Металлическая обмоточная полоса

Тонкая предварительно отформованная металлическая полоса, чаще всего из нержавеющей стали, намотана в спиральную форму. Эта полоса обеспечивает возвратную пружину, которая позволяет прокладке реагировать на небольшие изменения нагрузки на болт и перемещение фланца, не теряя контакта с уплотняемой поверхностью.

Материал наполнителя

Мягкий наполнитель, обычно графит или ПТФЭ, наматывается чередующимися слоями на металлическую полосу. Наполнитель заполняет микроскопические неровности поверхности на поверхности фланца и обеспечивает первоначальную герметизируемость до того, как металлическая обмотка возьмет на себя долговременную герметизирующую нагрузку.

Внешние и внутренние кольца

Внешнее центрирующее кольцо удерживает прокладку в правильном положении внутри окружности болта и защищает обмотку от чрезмерного сжатия, а дополнительное внутреннее кольцо добавляет радиальную поддержку и помогает предотвратить коробление в условиях более высокого давления.

Как спиральная прокладка раны создает уплотнение

Характеристики уплотнения обусловлены прямой механической зависимостью между нагрузкой на болт и сжатием прокладки. Когда фланцевые болты затягиваются, обмотка и наполнитель сжимаются вместе, создавая посадочное напряжение на поверхности прокладки, пока оно не станет достаточно высоким, чтобы перекрыть путь жидкости.

Это общий эталонный образец, а не единичный измеренный тест, и фактическая форма кривой зависит от типа наполнителя, плотности намотки и обработки поверхности фланца. В целом эта зависимость сохраняется для большинства установок: напряжение при посадке постоянно возрастает по мере увеличения нагрузки на болт, пока прокладка не достигнет точки, в которой она сможет полностью перекрыть уплотнительный зазор.

Распространенные наполнители для спиральнонавитых прокладок

Выбор наполнителя является одним из первых решений при выборе спирально-навитой прокладки, поскольку он напрямую влияет на температурный диапазон и химическую совместимость.

Номинальные значения давления и температуры в зависимости от типа наполнителя

Поскольку материал наполнителя определяет практический потолок температуры для спирально навитой прокладки, обычно это первая спецификация, которую необходимо подтвердить перед выбором между спирально навитой прокладкой с графитовым наполнением и спирально навитой прокладкой с ПТФЭ.

Графит остается наиболее часто используемым наполнителем для общепромышленного применения, предлагая практический баланс между температурной устойчивостью и химической стойкостью, тогда как керамические и слюдяные наполнители предназначены для высокотемпературного технологического оборудования.

Типичные классы давления для спиральнонавитых прокладок

Спирально-навитые прокладки изготавливаются в соответствии со стандартными классами давления фланцев, поэтому размеры и плотность намотки соответствуют классу фланца, на котором они установлены.

Эти цифры являются приблизительными эталонными значениями комнатной температуры для обычных классов фланцев, а высота столбца в таблице масштабирована для удобства чтения, а не нарисована строго по масштабу. Фактическое допустимое давление всегда зависит от конкретного материала фланца, температуры и применимых норм проектирования.

Спиральная прокладка и кольцевая прокладка: ключевые различия

Спирально-навитые прокладки и кольцевые прокладки (RTJ) широко распространены в трубопроводах высокого давления, но они герметизируют по-разному и подходят для разных ситуаций.

Спирально-навитая прокладка обычно обеспечивает лучшее восстановление при сжатии и большую устойчивость к незначительным дефектам поверхности фланца, в то время как прокладка RTJ, будучи полностью металлической, обычно выдерживает более высокие давления и экстремальные температуры, но требует точно обработанного рифленого фланца и не предназначена для повторного использования после снятия.

Где используются спиральные прокладки для ран в различных отраслях промышленности

Сочетание устойчивости к давлению, температурному диапазону и возможности восстановления при сжатии делает спирально-навитые прокладки распространенным выбором для нескольких типов технологического оборудования.

Паропроводные системы

Спирально-навитая прокладка для обслуживания паропровода должна выдерживать повторяющиеся температурные циклы при нагревании и охлаждении линии, при этом упругая металлическая обмотка помогает поддерживать герметичность при перепадах температуры.

Теплообменники

Спирально-навитая прокладка для теплообменников часто имеет размер, соответствующий определенному образцу фланцев, и должна выдерживать как внутреннее давление, так и тепловое расширение корпуса теплообменника во время циклов запуска и остановки.

Сосуды под давлением

Спирально-навитая прокладка для крышек сосудов под давлением выбирается в зависимости от расчетного давления сосуда и технологической среды внутри, а материал наполнителя выбирается в соответствии с химической средой.

Нефтехимические и технологические трубопроводы

На нефтеперерабатывающих и химических заводах спирально-навитые прокладки используются на фланцевых соединениях по всей трубопроводной сети, где стабильное качество производства от поставщика спирально-навитых прокладок обеспечивает предсказуемую производительность в крупных установках.

Как определить и выбрать подходящую спиральную прокладку для раны

Большинство производителей спиральнонавитых прокладок следуют единому соглашению о цветовой кодировке наружного кольца и полоски наполнителя, что позволяет идентифицировать материал обмотки и наполнителя, не разбирая прокладку.

При выборе прокладки перед установкой следует выполнить две проверки, а также запрос на изготовление индивидуальной спирально-навитой прокладки для любого нестандартного рисунка фланца.

О компании Ningbo Rilson Sealing Material Co., Ltd.

Компания Ningbo Rilson Sealing Material Co., Ltd была основана в 2007 и базируется в Нинбо, провинция Чжэцзян, с производственными мощностями, охватывающими 20 000 квадратных метров . Компания уделяет особое внимание безопасной и надежной работе систем жидкостного уплотнения, помогая клиентам подобрать технологию уплотнения, соответствующую условиям их технологического процесса.

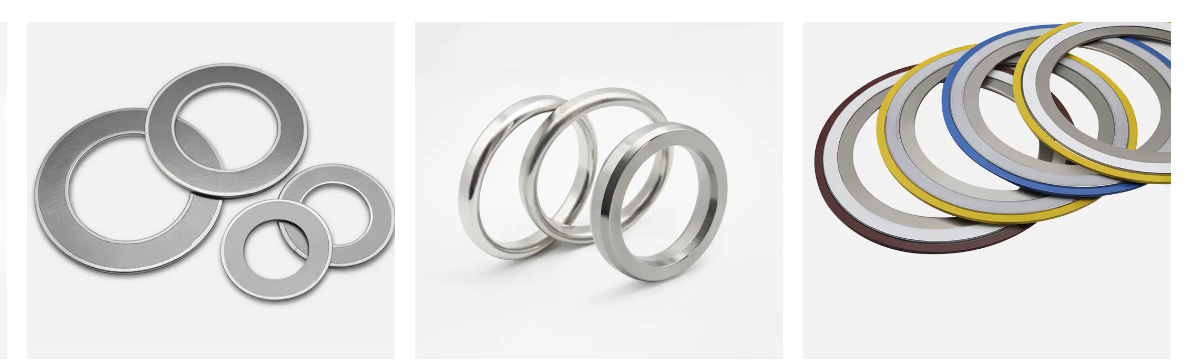

Несколько производственных линий поддерживают разработку и производство уплотнительных прокладок и сопутствующих уплотнительных материалов для нефтяной, химической, энергетической, судостроительной и машиностроительной отраслей. Как производитель промышленных прокладок, основной ассортимент продукции включает спирально-навитые прокладки, кольцевые прокладки, кампрофильные прокладки, гофрированные металлические прокладки, прокладки из комплекта изоляции и безасбестовые прокладки, охватывающие как металлические, так и полуметаллические прокладки.

Работая в качестве поставщика спирально-навитых прокладок для клиентов во многих регионах, компания поддерживает OEM-программы по производству спирально-навитых прокладок и индивидуальные запросы на спирально-навитые прокладки наряду со своим стандартным каталогом, опираясь на многолетний опыт производства всей линейки уплотнительной продукции.

Компания работает на основе основных принципов честности, точности, инноваций и взаимного успеха с целью создания долгосрочной ценности для клиентов, сотрудников и всей отрасли жидкостных уплотнений.
