Каковы различные типы Спиральные прокладки для ран
Спирально-навитые прокладки обычно классифицируются по двум основным признакам: по форме кольца и по сочетанию материалов обмотки и наполнителя, используемых внутри уплотнительного элемента. Варианты конфигурации кольца включают спирально-навитая прокладка с внутренним кольцом , а спирально-навитая прокладка с наружным кольцом только, а спирально-навитая прокладка без внутреннего кольца , аnd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
Поскольку размер фланца, рабочая температура и уплотняемая среда варьируются в зависимости от применения, подбор правильного типа спирально-навитой прокладки к условиям эксплуатации играет центральную роль в достижении стабильного и длительного уплотнения фланцевого соединения.
Как Спиральная прокладка для ран Построен
Спирально-навитая прокладка изготавливается из чередующейся комбинации формованной металлической проволоки и мягкого наполнителя, свитых вместе в плотное кольцо. При сжатии между двумя фланцами чередующиеся слои образуют эффективное уплотнение, сохраняя при этом определенную гибкость, которую не обеспечивают простые металлические прокладки.
Слои обмотки и наполнителя
Металлическая обмотка придает прокладке структурную прочность, а слой наполнителя заполняет микроскопические неровности поверхности фланца. Присадочный металл и металл обмотки могут быть заменены независимо друг от друга в соответствии с различными требованиями химической совместимости, что является одной из причин, почему спирально-навитые прокладки доступны во многих комбинациях типов.
Металлическая полоса V-образной формы
V-образная коронка, расположенная по центру металлической полосы, действует как небольшая пружина, придавая прокладке дополнительную устойчивость при изменении температуры и давления. Если доступная нагрузка на болт для сжатия прокладки ограничена, плотность намотки и размеры прокладки можно отрегулировать, чтобы обеспечить эффективное уплотнение.
Типы спиральнонавитых прокладок по конфигурации колец
Конфигурация кольца обычно является первой классификацией, которую покупатель должен подтвердить, поскольку она напрямую зависит от конструкции уплотняемого фланца. Внешнее центрирующее кольцо точно позиционирует прокладку внутри окружности болтов фланца и действует как ограничитель сжатия, а внутреннее кольцо увеличивает радиальную прочность, уменьшает эрозию фланца и защищает обмотку от технологической среды.
| Конфигурация кольца | Типичное описание |
|---|---|
| С внутренним кольцом | Наружное центрирующее кольцо плюс внутреннее кольцо для дополнительной радиальной поддержки и защиты фланца. |
| Только с наружным кольцом | Только наружное центрирующее кольцо, обычно используется на стандартных фланцах с выступом. |
| Без внутреннего кольца | Уплотнительный элемент с наружным кольцом, отдельное внутреннее опорное кольцо в комплект не входит. |
| Без всякого кольца | Только уплотнительный элемент, часто используется там, где прокладка находится внутри ограниченной канавки. |
Типичное использование кольцевой конфигурации во фланцевых приложениях
45% С внутренним кольцом
30% Только внешнее кольцо
20% Без внутреннего кольца
5% Без Кольца
На рисунках представлены общие закономерности распределения, наблюдаемые в обычных промышленных фланцах, и они показаны только для иллюстративного сравнения.
Типы спиральных намоточных прокладок по материалу наполнителя
Выбор присадочного материала в основном зависит от рабочей температуры и химического воздействия. Графитовый наполнитель является одним из наиболее широко используемых вариантов, поскольку он хорошо работает в широком диапазоне температур и устойчив к широкому спектру технологических сред, хотя его обычно хранят вдали от сильно окислительных сред при очень высоких температурах. Наполнитель из ПТФЭ часто выбирают для окислительных или агрессивных химических процессов, где графит не подходит. Наполнитель на основе слюды используется для применений с более высокими температурами, а для более легких условий эксплуатации или более низких температур доступны гибкие неметаллические альтернативы.
Типичная максимальная температура непрерывной эксплуатации в зависимости от типа наполнителя
Только приблизительные эталонные диапазоны; Фактические пределы зависят от точного состава, металла обмотки и условий процесса.
Сравнение эффективности разных типов наполнителей
Выбор между спирально навитой прокладкой с графитовым, ПТФЭ или слюдяным наполнением обычно сводится к оценке термостойкости, стойкости к окислению, диапазона химической совместимости, восстановления при сжатии и общей надежности уплотнения в зависимости от конкретных условий технологического процесса.
Сравнение производительности типов наполнителей
Графитовый Наполнитель Заполненный ПТФЭ Слюда заполнена
Рейтинги относительны и предназначены для общего сравнения; Фактическая производительность зависит от точного состава и условий эксплуатации.
Типичное поведение восстановления после сжатия
По мере увеличения нагрузки на болт до номинального значения спирально-навитая прокладка постепенно обретает полную упругость и способность к восстановлению. Такая схема постепенного восстановления является одной из причин, по которой спирально-навитые прокладки лучше выдерживают незначительные перемещения фланцев и температурные циклы, чем плоские неметаллические прокладки.
Общая тенденция восстановления в диапазоне нагрузок на болты
Кривая иллюстрирует общую картину восстановления; точные значения зависят от конструкции прокладки, типа наполнителя и условий установки.
Как выбрать правильный тип спиральной прокладки для раны
Выбор между доступными типами спирально-навитых прокладок обычно сводится к рассмотрению краткого списка условий эксплуатации перед размещением заказа у поставщика спирально-навитых прокладок.
- Подтвердите диапазон рабочих температур и то, протекает ли процесс в окислительной или неокисляющей среде, что помогает определить тип наполнителя.
- Проверьте номинальное давление и класс фланца, чтобы установить правильную плотность намотки и конфигурацию кольца.
- Проверьте химическую совместимость технологической среды, присадочного материала и металла обмотки.
- Сопоставьте конфигурацию кольца с типом поверхности фланца, поскольку выступающая поверхность, шпунт и канавка, а также канавки кольцевого типа соединения фиксируют прокладку по-разному.
- Подтвердите доступную нагрузку на болт, поскольку ограниченная нагрузка на болт может потребовать корректировки плотности намотки или размера прокладки.
Для фланцев, построенных вокруг соединительной канавки кольцевого типа, вместо стандартной спирально-навитой прокладки обычно используется кольцевая соединительная прокладка или цельнометаллическая прокладка RTJ, поэтому заблаговременное подтверждение типа облицовки фланца позволяет избежать заказа неправильного семейства продуктов.
Рекомендации по установке спиральнонавитых прокладок
- Перед установкой прокладки проверьте поверхности фланцев на наличие повреждений или мусора.
- Точно отцентрируйте прокладку внутри окружности болта, используя наружное кольцо в качестве направляющей.
- Затягивайте болты постепенно, крест-накрест, а не вокруг фланца в одном направлении.
- Избегайте повторного использования спирально навитой прокладки после того, как она была сжата и выведена из эксплуатации.
- Храните неиспользованные прокладки в горизонтальном положении, вдали от влаги, чтобы обмотка и наполнитель оставались в стабильном состоянии.
О уплотнительном материале Ningbo Rilson
Компания Ningbo Rilson Sealing Material Co., Ltd. была основана в 2007 году и расположена в Нинбо, провинция Чжэцзян, и занимается производством и поставщиком спиральнонавитых прокладок. Производственное предприятие занимает площадь около 20 000 квадратных метров и управляет несколькими производственными линиями, предназначенными для производства уплотнительной продукции для нефтяной, химической, энергетической, судостроительной и машиностроительной отраслей.

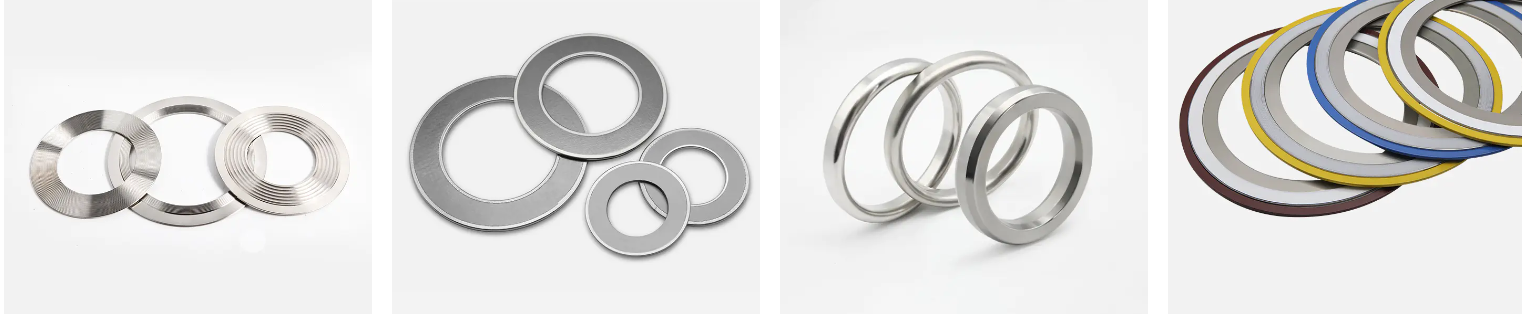

Как завод по производству спирально-навитых прокладок, компания производит спирально-навитые прокладки, кольцевые прокладки, кампрофильные прокладки, гофрированные металлические прокладки, прокладки из комплектов изоляции и безасбестовые прокладки, поддерживая структурированные внутренние процедуры контроля качества на протяжении всего производства. Имея клиентов из разных регионов, компания фокусируется на предоставлении практических решений в области технологий уплотнений, основанных на честности, точности, инновациях и долгосрочных отношениях с клиентами.
Часто задаваемые вопросы
Q1: Для чего используется спирально-навитая прокладка?
Спирально-навитые прокладки используются для герметизации фланцевых соединений и широко применяются в химической промышленности, нефте- и газопроводах, электростанциях, теплообменниках и сосудах под давлением.
Вопрос 2: Как уплотняется спирально-навитая прокладка?
При сжатии между двумя фланцами чередующиеся металлические слои обмотки и наполнителя повторяют незначительные неровности поверхности на поверхности фланца, в то время как металлическая обмотка обеспечивает упругую обратную связь, помогая поддерживать контактное давление.
Вопрос 3: Из чего сделаны спирально-навитые прокладки?
Спирально-навитая прокладка изготавливается из формованной металлической намоточной ленты в сочетании с мягким наполнителем, часто в сочетании с наружным кольцом, внутренним кольцом или с обоими, в зависимости от конфигурации.
Вопрос 4: В чем разница между внутренним кольцом и наружным кольцом спирально навитой прокладки?
Наружное кольцо центрирует прокладку во фланце и ограничивает сжатие, а внутреннее кольцо обеспечивает радиальную поддержку, помогает уменьшить эрозию фланца и защищает обмотку от технологической среды.
Вопрос 5: Зачем использовать графит в спирально-навитой прокладке?
Графитовый наполнитель широко используется, поскольку он работает в широком диапазоне температур и устойчив ко многим технологическим средам, что делает его распространенным выбором общего назначения для спирально навитых прокладок.
Вопрос 6: Как выбрать размер спирально-навитой прокладки?
Размер прокладки обычно соответствует номинальному размеру трубы фланца и классу давления, поэтому подтверждение точных размеров фланца и типа облицовки является первым шагом перед заказом.
Вопрос 7: Для какого номинального давления подходит спирально-навитая прокладка?
Спирально-навитые прокладки используются в широком диапазоне классов давления фланцев, при этом плотность намотки и конфигурация колец регулируются в соответствии с конкретным номинальным давлением.
Вопрос 8: Как долго прослужит спирально-навитая прокладка?
Срок службы зависит от рабочей температуры, давления, используемой технологической среды и условий хранения перед установкой, поэтому обычно рекомендуется периодический осмотр во время плановых остановов.
Вопрос 9: Можно ли повторно использовать спирально-навитые прокладки?
Спирально-навитые прокладки обычно предназначены для одноразового использования, поскольку обмотка и наполнитель теряют свою упругую способность после сжатия и вывода из эксплуатации.
Вопрос 10: Как правильно установить спирально-навитую прокладку
Правильная установка предполагает осмотр поверхностей фланцев, центрирование прокладки внутри окружности болтов и постепенную затяжку болтов крест-накрест для обеспечения равномерного сжатия.
