Ningbo Rilson Sealing Material Co., Ltd занимается обеспечением безопасной и надежной работы систем уплотнения жидкостей, предлагая клиентам соответствующие технологические решения для уплотнения.

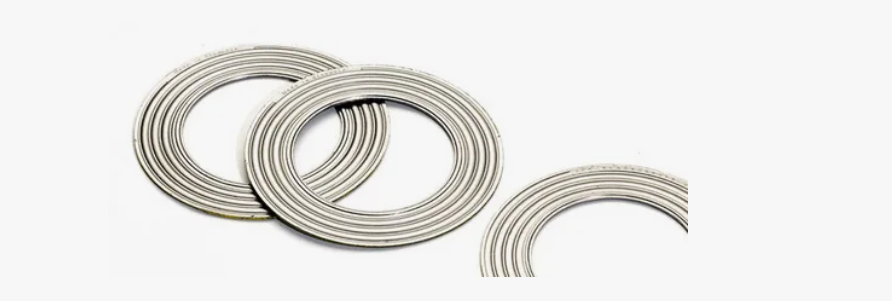

Гофрированные металлические прокладки , как высокоэффективный уплотнительный материал, широко используется в таких отраслях, как нефтехимия, энергетика, энергетика и машиностроение. В условиях высоких температур, высокого давления, сильной коррозии или циклически меняющегося давления гофрированные металлические прокладки, обладающие превосходной устойчивостью к упругому восстановлению и сжатию, стали идеальным выбором для уплотнения фланцев во многих видах оборудования. Однако какими бы хорошими ни были характеристики прокладки, неправильная установка может привести к утечкам, раздавливанию или даже несчастным случаям. Поэтому правильная установка имеет решающее значение.
Ниже подробно описано правильное использование гофрированных металлических прокладок с трех аспектов: предмонтажная подготовка, точки сборки и типичные ошибки.
1. Предустановочная подготовка
Перед установкой гофрированных металлических прокладок необходимо провести серию проверок и подтверждений, чтобы убедиться, что прокладка находится в подходящей рабочей среде.
(1) Убедитесь, что поверхность фланца ровная и чистая.
Уплотняющая поверхность фланца не должна иметь царапин, заусенцев, ржавчины и остаточных фрагментов прокладки.
Очистите проволочной щеткой или растворителем.
Шероховатость поверхности должна соответствовать требованиям к прокладке; в противном случае это повлияет на эффективность уплотнения.
Требования к качеству уплотняемой поверхности особенно высоки для металлических прокладок; любые дефекты могут привести к утечке.
(2) Подтвердите характеристики и модель прокладки.
Перед установкой проверьте:
Подходит ли материал прокладки для условий работы (например, нержавеющая сталь, графитовое покрытие и т. д.)
Соответствуют ли размеры фланцу
Подходящая ли толщина
Соответствуют ли номинальные значения температуры и давления требованиям
Избегайте использования «достаточно плотных» прокладок, чтобы не повлиять на эффект герметизации.
(3) Проверьте, не повреждена ли гофрированная структура.
Гофры являются основой структуры, обеспечивающей упругое восстановление и герметизирующие свойства прокладки. Перед установкой необходимо убедиться, что:
Гофры не сломаны
Явной деформации нет
Графит, ПТФЭ и другие слои покрытия прочно закреплены на месте и не отвалились.
При обнаружении повреждений его следует немедленно заменить.
2. Основные моменты установки гофрированных металлических прокладок
Правильные процедуры установки могут эффективно улучшить характеристики уплотнения и увеличить срок службы.
(1) Правильное центрирование
Прокладка должна быть точно отцентрирована на фланце и не может быть смещена. Эксцентриситет приведет к неравномерному напряжению, вызывая:
Избыточное давление в некоторых местах приводит к повреждению прокладки
Недостаточное давление в некоторых местах, приводящее к утечке
Если фланец большой, рекомендуется использовать инструмент временного позиционирования для облегчения установки.
(2) Равномерная и симметричная затяжка болтов.
Затяжка является важным этапом установки гофрированных металлических прокладок и должна соответствовать принципу «сегментации симметрии»:
Этапы затяжки обычно следующие:
Сначала предварительно затяните с моментом 30 %.
Во-вторых, затягивайте равномерно с моментом 60 %.
В-третьих, достигните 100% крутящего момента.
Наконец, перепроверьте по диагонали
Этот метод обеспечивает постоянную нагрузку на прокладку, избегая чрезмерного сжатия с одной стороны или недостаточного уплотнения с другой.
(3) Контролируйте соответствующую силу затяжки.
К гофрированным металлическим прокладкам предъявляются особые требования к усилию затяжки:
Слишком низкий уровень: недостаточное уплотнение, вызывающее утечку.
Слишком высокая: гофры повреждаются, теряют эластичность и способность к восстановлению.
Рекомендуется затягивать в соответствии с моделью прокладки, классом фланца и характеристиками болтов, сверяясь с таблицей крутящих моментов, предоставленной производителем.
(4) Избегайте нанесения смазки непосредственно на поверхность прокладки.
Некоторые монтажники привыкли наносить масло или смазку на поверхность прокладки, что влияет на трение между прокладкой и уплотняемой поверхностью, что приводит к:
Проскальзывание прокладки
Нестабильное уплотнение
Концентрация стресса
Смазку следует наносить на болты только в небольших количествах и ни в коем случае не наносить на прокладку.
3. Основные моменты, которые следует проверить после установки
После установки требуется комплексный осмотр:
(1) Убедитесь, что момент затяжки болтов соответствует стандарту.
Используйте динамометрический ключ для повторной проверки, чтобы избежать ошибок, вызванных ручным определением.
(2) Проверьте изменения фланцевого зазора.
Зазор с обеих сторон фланца должен быть одинаковым; в противном случае это указывает:
Прокладка не по центру
Неравномерная сила затвора
Требуется переналадка.
(3) Пробный запуск. Наблюдение за утечками.
Обратите особое внимание во время повышения давления или нагрева системы:
Любая небольшая утечка
Любые ненормальные звуки или вибрации
Любой локальный перегрев
При необходимости выполните вторичную термическую затяжку для улучшения характеристик герметизации.
4. Избегайте этих распространенных ошибок
При установке гофрированных металлических прокладок наиболее вероятными причинами протечек или повреждений являются следующие ошибки:
Использование старых прокладок напрямую
Поверхность прокладки загрязнена маслом, водой или примесями.
Продолжаем использовать сильно деформированные фланцы
Не затягивание болтов в соответствии со стандартами крутящего момента.
Использование прокладок, выходящих за рамки условий эксплуатации (чрезмерная температура или давление)
Устранение этих проблем обеспечивает по-настоящему надежное уплотнение.
Гофрированные металлические прокладки обладают отличной герметизацией и технологичностью, но только при правильной установке. Только путем проведения тщательных проверок перед установкой, обеспечения равномерного распределения напряжений во время установки и выполнения проверок после установки прокладка сможет достичь запланированного срока службы и герметизирующих свойств. Для промышленного оборудования небольшая прокладка имеет решающее значение для безопасной работы всей системы; поэтому к установке нельзя относиться легкомысленно.
