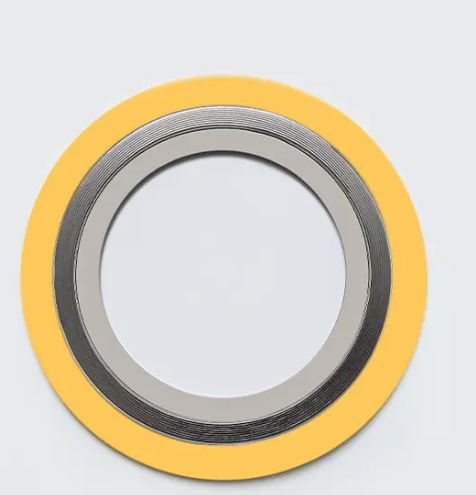

1. Неправильный выбор Спиральные прокладки для ран

Выбор – это первый шаг к обеспечению надежной работы прокладки. Неправильный выбор может свести на нет последующие усилия.

Несоответствие материала среды и условий эксплуатации. Металлическая лента (например, нержавеющая сталь 304 или 316) и лента с неметаллическим наполнителем (например, графит или ПТФЭ) в прокладке должны быть способны противостоять коррозионным свойствам среды, температуре и рабочему давлению. Если материал не устойчив к коррозии или графит не выдерживает воздействия окислительных сред, прокладка может подвергнуться коррозии или эрозии. Например, неправильный выбор обычной нержавеющей стали для работы в агрессивных средах может быстро повредить прокладку.

Несоответствие типов прокладки и поверхности фланца. Для различных типов уплотняющих поверхностей фланцев (например, выпуклых, вогнуто-выпуклых и шпунтованных) требуются соответствующие типы спирально-навитых прокладок. Например, для фланцев с выступом (RF) обычно рекомендуется использовать спирально-навитую прокладку с внутренним кольцом (или внутренним и наружным кольцами). Внутреннее кольцо помогает предотвратить чрезмерное сжатие и коробление (разматывание) прокладки внутрь под высоким давлением и облегчает выравнивание. Неправильный выбор основной прокладки может легко привести к поломке.

Неправильный выбор размера: Размер прокладки должен обеспечивать равномерное сжатие. Слишком широкая прокладка может привести к недостаточному сжатию; слишком узкая прокладка может разрушиться из-за чрезмерного сжатия. Размер внутреннего кольца также должен обеспечивать плавный поток во избежание дросселирования и эрозии.

2. Проблемы установки и эксплуатации.

Проблемы с преднатягом болта:
Неравномерно: если болты не будут затянуты по диагонали, это приведет к неравномерному давлению на прокладку, что приведет к локализованной утечке.
Недостаточно: недостаточная предварительная нагрузка препятствует формированию первоначального уплотнения, и давление среды непосредственно раздвигает прокладку.
Чрезмерная: Чрезмерная предварительная нагрузка может разрушить неметаллическую набивку, повредить металлическую ленту и привести к потере упругости прокладки, что сделает ее неспособной компенсировать изменяющиеся условия эксплуатации.

Состояние поверхности фланца:
Неровная или непараллельная: непараллельные поверхности фланцев или недостаточная жесткость фланца (деформация во время затяжки болтов) могут помешать равномерной установке прокладки.
Повреждения или остатки поверхности: Радиальные царапины, ямки, следы коррозии или остаточные фрагменты прокладки и грязь на уплотняемой поверхности могут ухудшить эффективное уплотнение прокладки.

Неправильные методы установки:
например, невыполнение очистки поверхностей фланцев, неиспользование смазки (что приводит к неточным значениям крутящего момента болтов и неравномерной предварительной нагрузке) или неиспользование калиброванного динамометрического ключа.

3. Условия эксплуатации и внешние факторы

Сильные колебания давления и температуры. Частое изменение температуры и давления является распространенной причиной выхода из строя прокладки. Это может привести к ослаблению напряжения болта и уменьшению преднатяга. Хотя спирально-навитые прокладки обладают превосходной упругостью, отказ может произойти, если колебания превысят их способность компенсировать или если напряжение прокладки ослабнет. Особую осторожность следует соблюдать при запуске, выключении системы или изменении процессов.

Эрозия и коррозия среды. Высокоскоростная среда или среда, содержащая твердые частицы, могут разрушать и истирать поверхность прокладки, особенно когда смываются мягкие наполнители, такие как графит, что приводит к утечкам. Коррозионные среды могут разъедать как металлические, так и неметаллические полосы.

Вибрация системы и гидравлический удар. Непрерывная вибрация от такого оборудования, как насосы и компрессоры, может постепенно ослабить болты и снизить предварительную нагрузку. Гидравлический удар (или скачок давления) создает значительные переходные напряжения, которые могут напрямую вызвать разматывание или повреждение прокладки.

4. Как предотвратить Спиральная прокладка для ран Отказ?

Точный выбор: Тщательно учитывайте характеристики среды (коррозийность, наличие частиц), параметры температуры и давления (особенно диапазон колебаний), а также конфигурацию поверхности уплотнения фланца. Выберите правильный материал, тип и размер прокладки в соответствии со стандартами. Никогда не заменяйте высококачественную прокладку некачественной прокладкой.

Правильная установка:
Очистите поверхность фланца: убедитесь, что на ней нет грязи, остатков и повреждений.
Осмотрите прокладку: убедитесь, что она цела и имеет правильный тип и размер.
Правильная затяжка: используйте калиброванный динамометрический ключ для затяжки болтов диагональными шагами (не менее трех шагов), чтобы обеспечить равномерную предварительную нагрузку. Обязательно смажьте резьбу болта и опорную поверхность гайки, чтобы обеспечить эффективное преобразование приложенного крутящего момента в предварительную нагрузку болта.
Контролируйте условия эксплуатации: Работайте плавно, насколько это возможно, избегая резких изменений температуры и давления, а также сводя к минимуму резкие колебания и удары.

Регулярный осмотр и техническое обслуживание: Когда система выключается для технического обслуживания, проверьте, ослабло ли усилие предварительной затяжки болта (при необходимости затяните при нагреве), проверьте состояние уплотняемой поверхности фланца и своевременно замените прокладку, чтобы избежать повторного использования старой прокладки.
