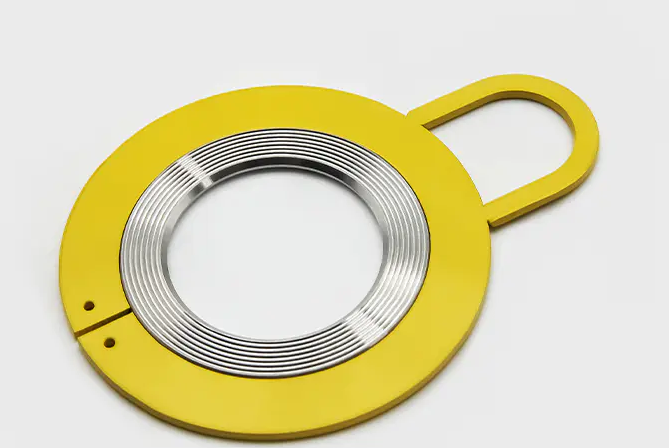

Каммпрофильные прокладки представляют собой специально разработанные металлические прокладки с кольцевыми или радиальными зубцами (рисунками зубьев) на поверхности, которые в основном используются для повышения эффективности защиты от ослабления, вибрации и герметизации соединений. Зубчатые прокладки обычно изготавливаются из цельного металлического сердечника с концентрическими зубцами или канавками на обеих уплотнительных поверхностях, обычно покрытых мягкими уплотнительными материалами, такими как графит или ПТФЭ (политетрафторэтилен).

1. Структура и тип

(1) Базовая структура

Материал: Обычно углеродистая сталь, нержавеющая сталь (например, 304/316), медь или сплав.
Конструкция зуба:
Тип внешнего зуба: зубцы распределены по внешнему краю прокладки, подходят для более мягких поверхностей (например, алюминия).
Тип внутреннего зуба: зубцы на внутреннем кольце защищают внешний вид соединяемых деталей.
Тип внутреннего и внешнего зуба: двусторонние зубцы, более сильный эффект против расшатывания.

(2) Распространенные типы

Стандартная зубчатая прокладка: общего типа, используется для предотвращения ослабления.
Коническая зубчатая прокладка: с конусом, подходит для уплотнения под высоким давлением (например, фланцевое соединение).

2. Функции зубчатых прокладок

(1) Защита от ослабления и вибрации

Механическое зацепление: зубцы встроены в поверхность разъема, образуя физическую блокировку, эффективно противодействуя ослаблению, вызванному вибрацией, ударами или динамическими нагрузками.
Эластичная компенсация: Обеспечивает постоянное напряжение после деформации под давлением и может оставаться герметичным, даже если болт слегка отступит.

(2) Дисперсия напряжений

Зубчатая структура расширяет площадь контакта и снижает риск сдавливания поверхности разъема (особенно мягких материалов, таких как алюминий и пластик).

(3) Вспомогательное уплотнение

Заполняет микроскопические неровности контактной поверхности и может улучшить характеристики герметизации в средах с низким давлением в сочетании с герметиками.

(4) Электрическая/тепловая проводимость

Металлические материалы могут улучшить проводимость тока или рассеивание тепла соединительных частей (например, электрическое заземление, крепление радиатора).
Применимые сценарии
Высоковибрационное оборудование: двигатели, железнодорожный транспорт, ветряные турбины.
Детали, подвергающиеся динамическим нагрузкам: инженерные машины, подвеска автомобилей.
Соединение с мягким материалом: предотвращает ослабление болтов из алюминиевого сплава или пластика.

3. Нормы замены зубчатых прокладок

(1) Четкие стандарты замены

Зубчатые зубы сильно изношены или тупы.
Характеристики: кончик зуба заметно стирается и теряет остроту (не царапается ногтем).
Последствия: Потеря способности кусать и снижение эффективности защиты от расшатывания.

(2) Деформация или растрескивание прокладки.

Характеристики: Полная деформация, перелом или трещины корня зуба.
Последствия: Невозможно равномерно распределить давление, что может привести к повреждению соединения.

(3) Повторное ослабление болта

Производительность: То же положение все еще остается свободным после многократной затяжки, и другие причины (например, повреждение резьбы болта) исключены.
Причина: Зубцы прокладки вышли из строя и не могут обеспечить постоянное натяжение.

(4) Неисправность уплотнения

Характеристики: При использовании уплотнения возникает утечка (например, утечка жидкости/газа из фланцевого соединения).
Причина: Зубья прокладки раздавлены и не могут заполнить неровности поверхности.
(5) Коррозия или ухудшение качества материала.
Характеристики: проникновение ржавчины, ярь-медянка (медная прокладка) или высокотемпературное окисление (поверхность синеватая, хрупкая). Риск: снижение прочности, возможный разрыв и загрязнение системы (например, гидравлических линий).
